Mlir使用
mlir的作用

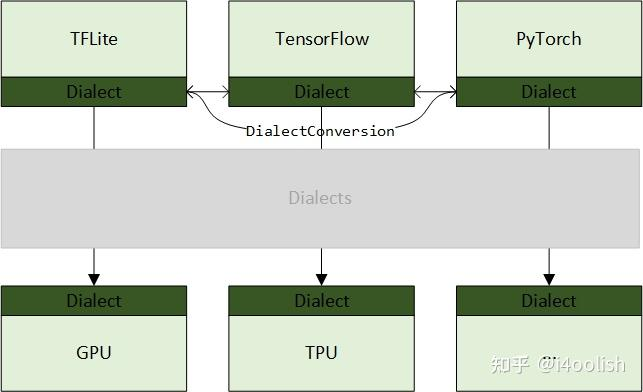

MLIR出现的核心背景即：提供一套中间模块（即IR，后面不再拿IR来描述，以模块来描述更容易理解），这个中间模块有两个作用：1. 对接不同的软件框架；2. 对接软件框架和硬件芯片。
MLIR语法结构
操作定义
在td文件中，操作（operations）是通过定义操作类来描述的。每个操作类包含操作的名称、输入和输出类型、属性以及操作的行为等信息。例如，下面是一个简单的操作定义示例：
def MyAddOp : Op<"mydialect.add", [NoSideEffect]> {
let summary = "Adds two numbers";
let description = [{
This operation takes two input numbers and produces their sum.
}];
let arguments = (ins
AnyType:$lhs,
AnyType:$rhs
);
let results = (outs
AnyType:$result
);
}
OP结构
MLIR 的一个 Operation 里可以包含下面的一些东西：
- Operand：这个 Op 接受的操作数
- Result：这个 Op 生成的新 Value
- Attribute：可以理解为编译器常量
- Region：这个 Op 内部的 Region 其中Value 必然包含 Type，Type 也可以作为 Attribute 附加在 Operation 上。
基本块结构
首先他没有phi函数，而是通过基本块参数来实现。 比如一个基本块参数来自两个前驱，那么它的前驱在跳转他的时候会讲这个参数包含在跳转里。
module { func.func @foo(%a: i32, %b: i32, %c: i32) -> i32 { %cmp = arith.cmpi “sge”, %a, %b : i32 cf.cond_br %cmp, ^add(%a: i32), ^add(%b: i32) ^add(%1: i32): %ret = llvm.add %1, %c : i32 cf.br ^ret ^ret: func.return %ret : i32 } }
比如这里的add跳转就是，将参数%a直接填在后面 对于
1
%0:4 = "dialect.op1"() {"attribute name" = 42 : i32} : () -> (i1, i16, i32, i64) =左边的%0为"dialect.op1"的结果值标识符，:4表示有4个，分别是%0#0, %0#1, %0#2 和 %0#3。()表示输入为空，{"attribute name" = 42 : i32}表示存在一个属性，名字是"attribute name"，值为i32类型的42,attribute可以理解为编译器常量，有的时候我们要塞一些信息补充下这个Operation，其是个键值对，甚至有些op的必要信息本质也是Attr，比如函数的sym_name(函数名)、function_type(参数类型)。:后描述的就是类型的描述了，从空输入到产生一个i1, i16, i32和i64类型的输出，分别对应%0#0，%0#1, %0#2 和 %0#3。
类型转换
所有的OP都是一个operation指针，参数传入的时候通过dyn_cast进行转换。两个operation*相等，指的是它们指向同一个 Operation 实例，而不是这个 Operation 的 operand,result,attr 相等。
Hashing：在不修改 IR 的情况下，每个 Operation 有唯一地址。于是，可以直接用 Operation* 当作值建立哈系表，用来统计 IR 中数据或做分析：
1
2
#include "llvm/ADT/DenseMap.h"
llvm::DenseMap<Operation*, size_t> numberOfReference;
dialect创建
operation 构建

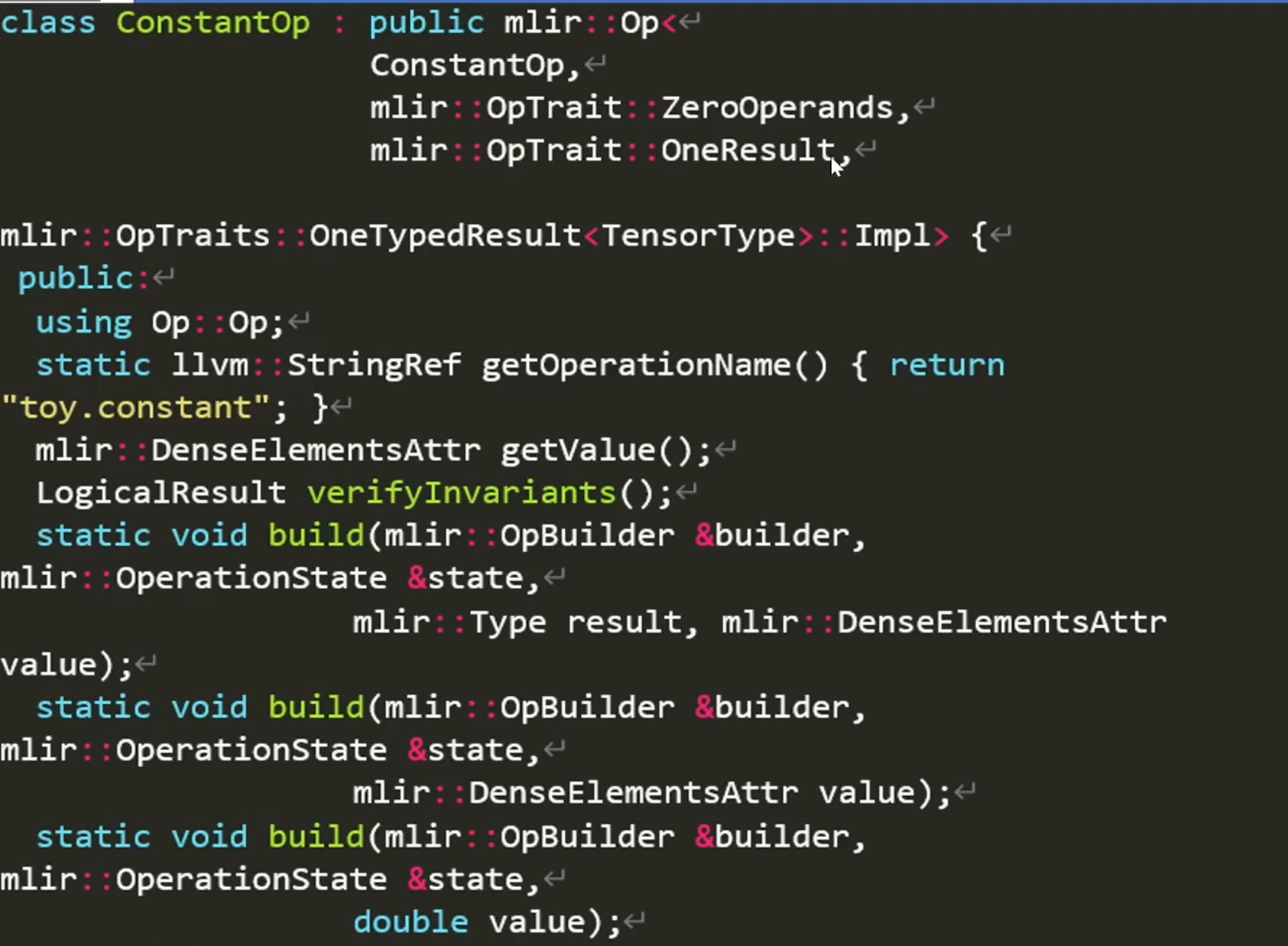

继承自官方的OP类，对于几个属性，解释如下 OPTrait::Zerooperand 代表无参数输入 OPTrait::Zerooperand 代表只有一个输出结果 。。。 这样写非常复杂，所以采用下面的ODS框架加速开发

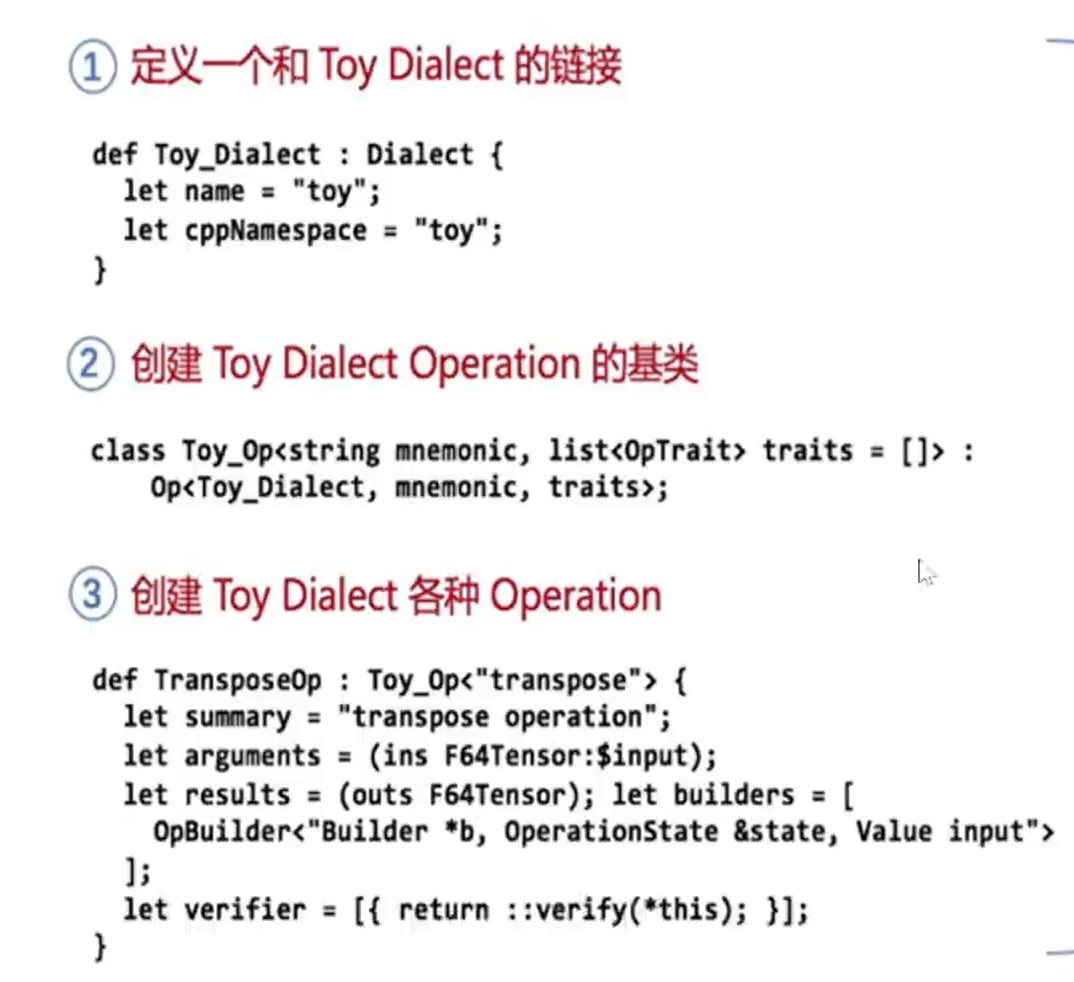

ODS
生成dialect

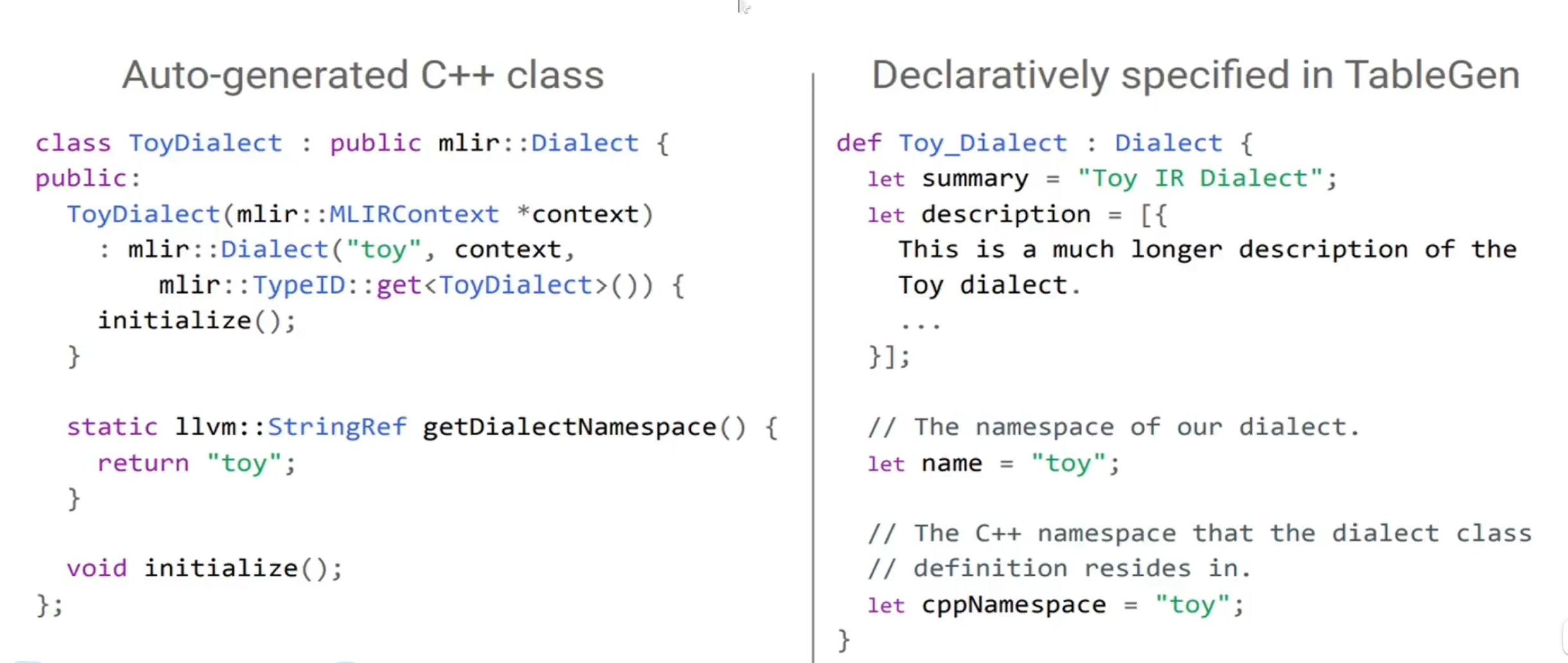

左侧是生成的cpp代码，右边则是我们要编写的文件。 生成的dialect
operation
会生成对应的xxx.h.inc文件，里面就是类的定义的c++代码，一般位于include文件中
MLIR表达式变形

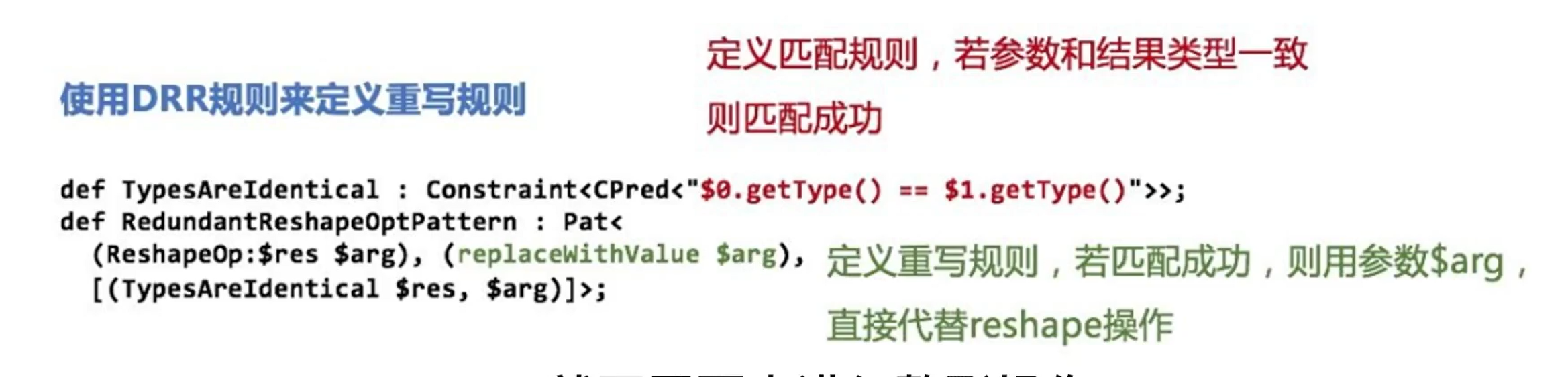

drr框架
这个是用来添加自定义的优化的，通过模式匹配来寻找可以优化的地方

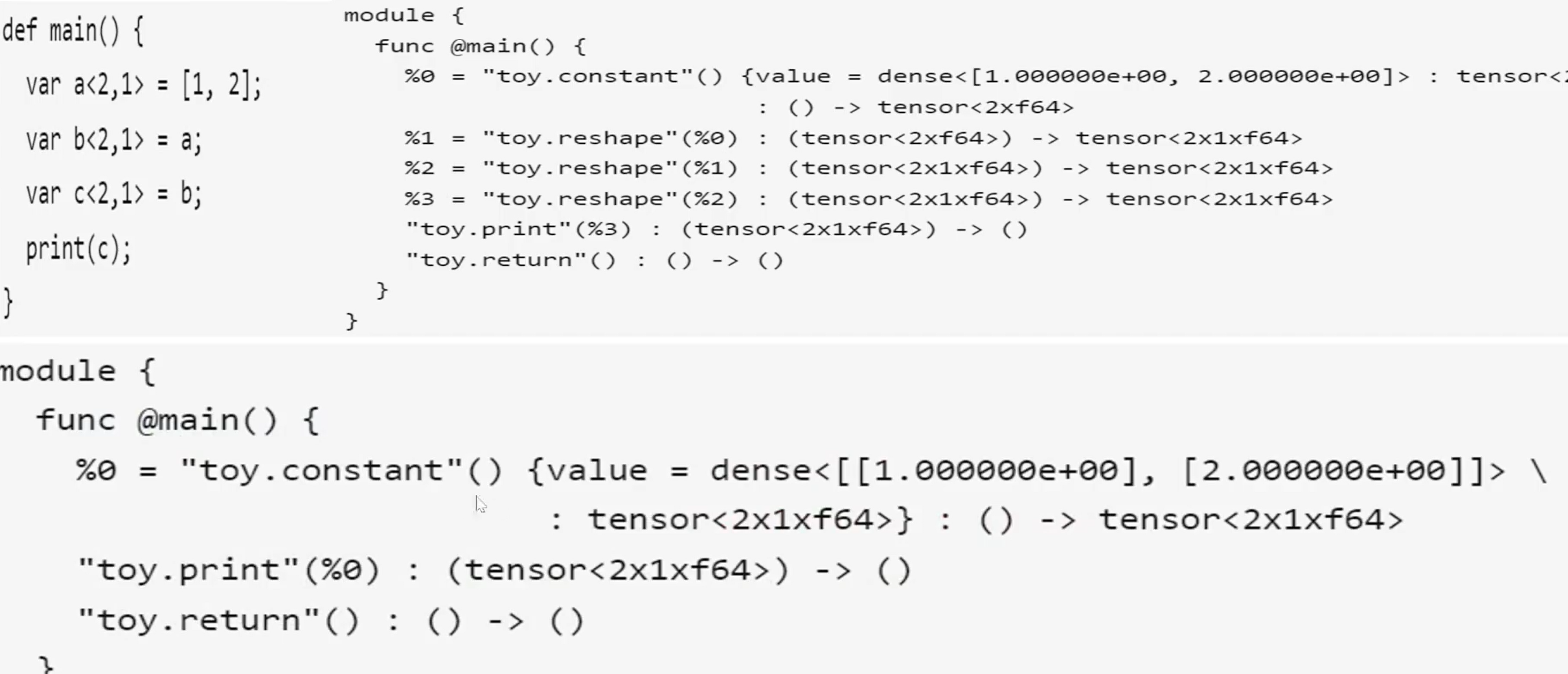

优化结果

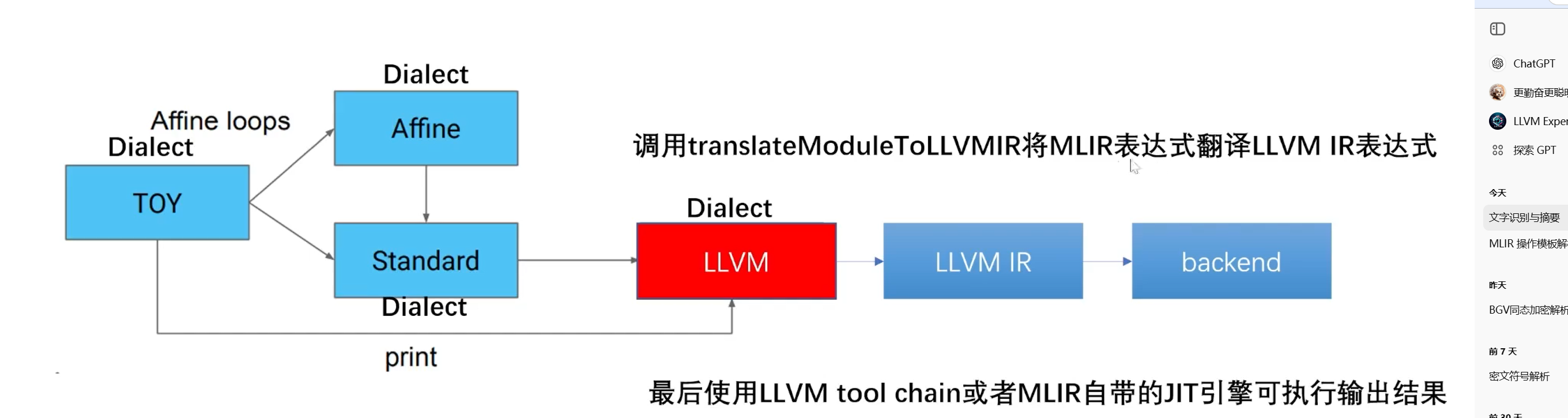

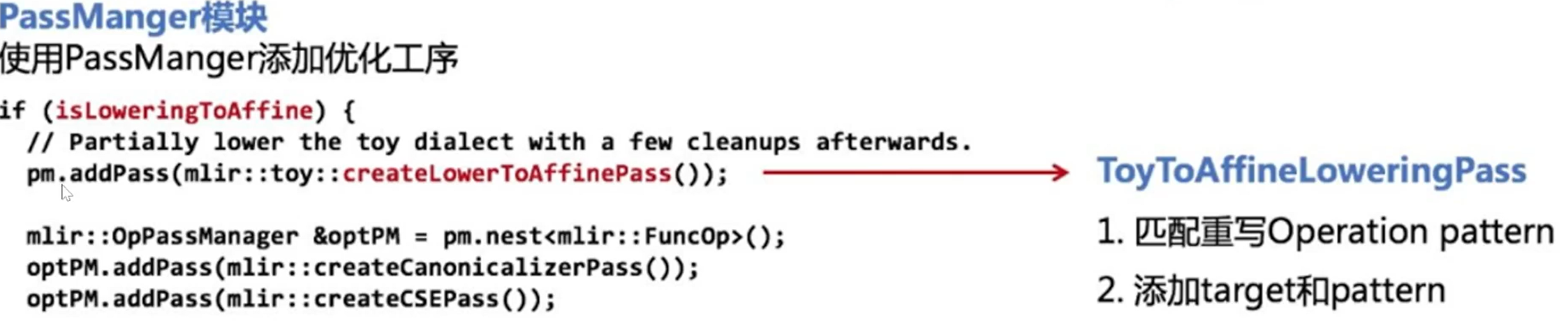

lowering过程
这个过程是生成c++代码的一个步骤，相当于从高级IR到低级IR，这里指的是低级dialect

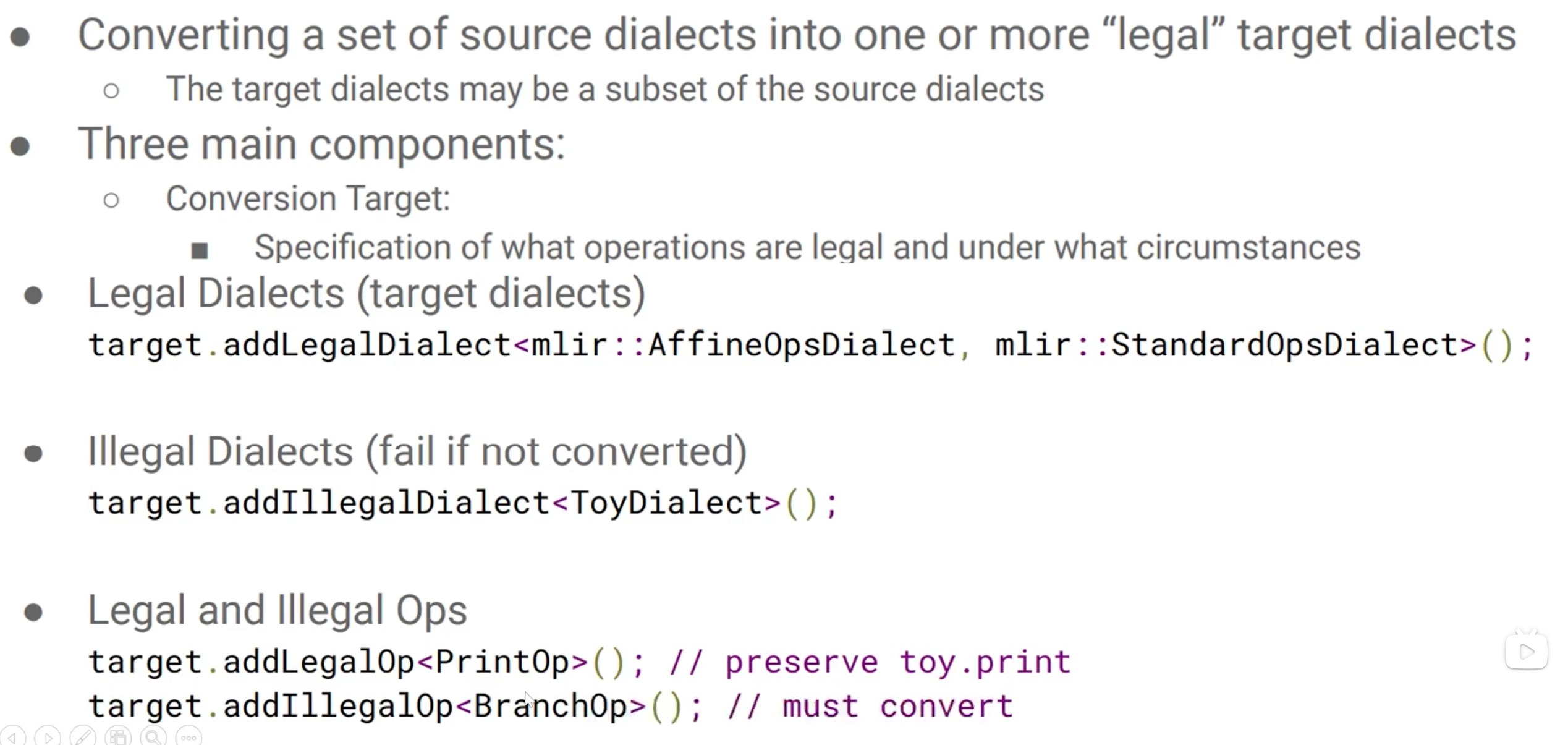

- namespace转换：首先添加后续的两种dialect为合法方言，再将原本的方言设置为非法方言，并对要保留的操作，和要废弃的操做也做同样的事
- operation转换：通过模式匹配
- type转换：。。
转换模式：
- 部分转换，可以将上一层级的部分信息做保留到下一层级
- 全部转换
部分转换
一个高抽象级别的Dialect到一个低抽象级别的Dialect过程中，可以只lowering其中一部分Operation，剩下的Operation只需要升级与其他Operation共存即可

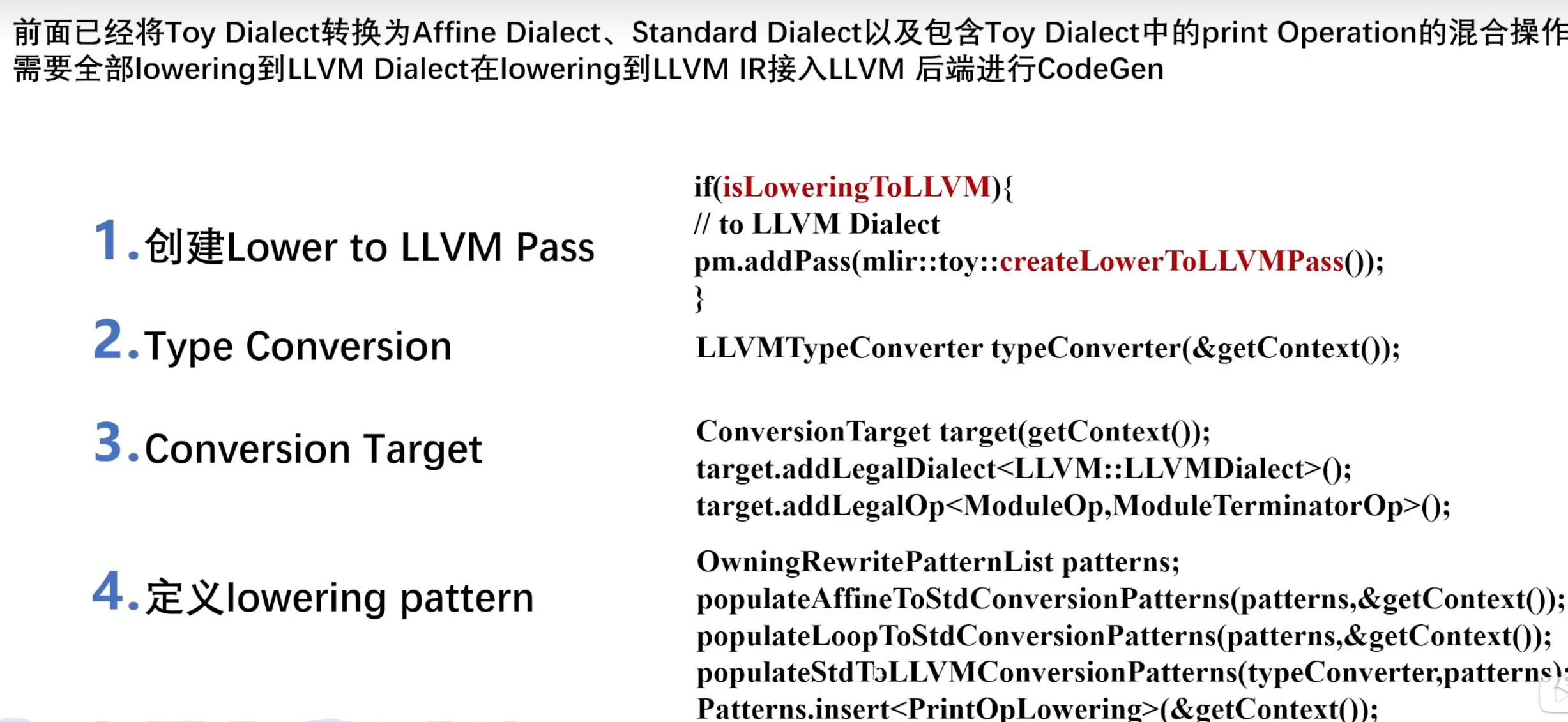

完全转换
方言转换实战
项目结构
一共需要准备如下内容：
- 已经定义好，注册好的两个方言，这一步骤不在这里说明
- pass.td中注册pass
- conversion文件，例如ONNXTOEARTH.cpp，当做一个pass实现并添加到mlir的优化流程中。需要依赖上述的两个文件的定义。
- typeConverter的定义文件，需要在这里定义自己的typeConverter并添加规则，用于对两个方言之间做类型转换。
pass注册
在conversion的文件夹中新建pass.td,在里面添加对该pass的定义，内容如下
def ONNXToEarthConversion : Pass<"convert-onnx-to-earth", "::mlir::func::FuncOp"> {
let summary = "Convert ONNX dialect to Earth dialect";
let description = [{
This pass converts supported ONNX ops to Earth dialect instructions.
}];
let constructor = "::hecate::onnx::createONNXToEarthConversionPass()";
let dependentDialects = ["hecate::onnx::ONNXDialect", "hecate::earth::EarthDialect", "mlir::tensor::TensorDialect"];
let options = [
];
}
之后在cmakelist中添加以下内容mlir_tablegen(Passes.h.inc -gen-pass-decls -name Conversion),运行编译命令之后，会根据td文件自动生成Passes.h.inc，一般生成在build目录下。在pass实现的地方需要包含这个文件。
执行完这一步后，当编译项目时，CMake 会自动调用 TableGen 生成 Passes.h.inc 和 Passes.cpp.inc 文件。
conversion文件结构
首先在一个匿名的命名空间中声明所有转换范式，即被转换方言有多少要转换的op，就要有多少个转换范式，具体例子如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
struct ONNXAddOpLowering : public OpConversionPattern<mlir::ONNXAddOp> {
public:
// 继承基类的构造函数
using OpConversionPattern<mlir::ONNXAddOp>::OpConversionPattern;
/**
* @brief 封装创建 earth.add 操作的逻辑
* @param loc 原始操作的位置信息，用于调试
* @param resultType 转换后新操作应该返回的类型
* @param lhs 转换后的左操作数
* @param rhs 转换后的右操作数
* @param rewriter 用于创建新指令的重写器
* @return 创建好的 earth.AddOp
*/
// --- 这是模式匹配和重写的核心函数 ---
LogicalResult
matchAndRewrite(mlir::ONNXAddOp onnxAddOp, OpAdaptor adaptor,
ConversionPatternRewriter &rewriter) const override {
// 1. 获取原始操作的位置信息
Location loc = onnxAddOp.getLoc();
// 2. 获取已经转换好的操作数 (Operands)
// 'adaptor'
// 是一个非常有用的辅助对象，它包含了已经经过类型转换的输入操作数。
// 我们不需要手动转换 onnxAddOp.getA() 和 onnxAddOp.getB()。
Value lhs = adaptor.getA();
Value rhs = adaptor.getB();
// 3. 确定新操作的返回类型
// 我们不能直接使用 onnxAddOp.getResult().getType()，因为它可能是旧的类型。
// 必须使用 TypeConverter 来获取转换后的目标类型。
Type resultType =
getTypeConverter()->convertType(onnxAddOp.getResult().getType());
if (!resultType) {
// 如果类型转换器不知道如何转换此类型，则匹配失败
return rewriter.notifyMatchFailure(onnxAddOp,
"failed to convert result type");
}
// 4. 调用您定义的 `add` 函数来创建新的 earth.add 指令
earth::AddOp earthAdd = add(loc, resultType, lhs, rhs, rewriter);
// 5. 使用新创建的操作的结果来替换原始的 onnx.add 操作
// rewriter.replaceOp 会将 onnxAddOp 的所有用途（uses）替换为
// earthAdd.getResult()， 然后删除 onnxAddOp。
rewriter.replaceOp(onnxAddOp, earthAdd.getResult());
// 6. 返回成功
return success();
}
};
前面说过，这个转换过程是当做一个pass实现的，所以需要对pass进行定义，里面需要包含runOnOperation函数，即整个pass的执行入口。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
struct ONNXToEarthConversion
: public hecate::impl::ONNXToEarthConversionBase<ONNXToEarthConversion> {
using Base::Base;
void runOnOperation() override {
llvm::outs() << "begin to conver!"
<< "\n";
ConversionTarget target(getContext());
auto func = getOperation();
mlir::RewritePatternSet patterns(&getContext());
// need change
auto level_attr = func->getAttrOfType<IntegerAttr>("init_level");
int64_t base_level = level_attr ? level_attr.getInt() : 13;
hecate::PolyTypeConverter converter(base_level);
target.addLegalDialect<hecate::ckks::CKKSDialect>();
target.addLegalDialect<tensor::TensorDialect>();
target.addDynamicallyLegalOp<func::FuncOp>([&](func::FuncOp fop) {
return converter.isSignatureLegal(fop.getFunctionType());
});
target.addDynamicallyLegalOp<func::ReturnOp>([&](func::ReturnOp rop) {
return llvm::all_of(rop.getOperands(), [&](auto &&v) {
return converter.isLegal(v.getType());
});
});
target.addIllegalDialect<hecate::earth::EarthDialect>();
hecate::earth::populateEarthToCKKSConversionPatterns(
&getContext(), converter, patterns, base_level);
mlir::populateFunctionOpInterfaceTypeConversionPattern<func::FuncOp>(
patterns, converter);
if (failed(applyPartialConversion(getOperation(), target,
std::move(patterns))))
signalPassFailure();
}
};
typeConverter的定义文件
这个文件里对类型转换做了定义。具体添加定义的方式如下：
1
2
3
4
5
6
7
8
PolyTypeConverter::PolyTypeConverter(int64_t base_level)
: base_level(base_level) {
addConversion([&](mlir::Type t) { return t; });
addConversion([&](mlir::RankedTensorType t) { return convertTensorType(t); });
addConversion(
[&](hecate::earth::CipherType t) { return convertCipherType(t); });
}
通过addConversion的方式为类型转换添加范式。在conversion的转换pattern中，调用该TypeConverter就可以自动识别所属的类型并进行转换。其中addConversion的输入参数是被转换方言的类型，返回值是目标方言的类型。
